Интеграция IP/SIP домофонии Akuvox с координатно-матричной системой

Интеграция IP/SIP домофонии Akuvox с координатно-матричной системой

Данное решение предназначено для интеграции современных IP/SIP интеркомов Akuvox c имеющейся координатно-матричной домофонной системой. Решение позволяет установить в подъезде жилого дома SIP вызывную панель и абонентские устройства, а также внедрить сервисы, предлагаемые современным оборудованием, продолжая использовать существующие аналоговые абонентские устройства.

Данное гибридное решение сочетает в себе все преимущества современных IP-систем, такие как доступ к системе видеонаблюдения, переадресация звонков на мобильное приложение, городские и мобильные телефонные номера со стоимостью внедрения, близкой к минимально возможной.

Техническая суть решения

Для цифро-аналогового и аналого-цифрового преобразования используется SIP адаптер координатно-матричных систем, подключаемый аналоговыми выходами к координатно-матричному коммутатору или блоку управления, а портом Ethernet в IP-сеть. Для использования с SIP интеркомами Akuvox может быть использован адаптер «Комендантъ» SIP-CDA3. Принципиальная схема работы адаптера координатно-матричных систем показана на схеме ниже

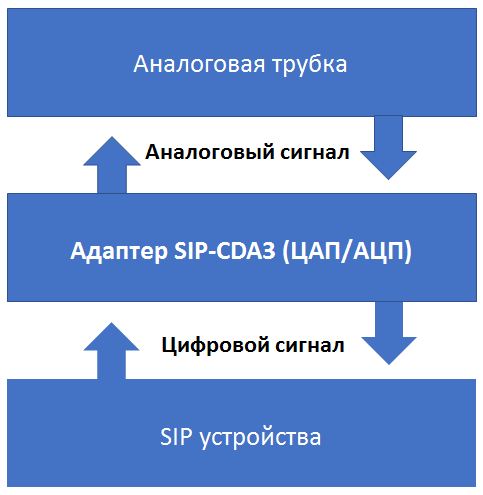

Принципиальная схема работы АКМС (адаптера координатно-матричной-системы)

principialnaya shema rabo

Адаптер SIP-CDA3 полностью имитирует для каждой аналоговой трубки работу координатного блока управления вызывной панели. Электрические параметры трубок настраиваются в зависимости от используемых моделей. Для каждой аналоговой трубки на адаптере «Комендантъ» заводится отдельный SIP-аккаунт, всего поддерживается до 1500 аккаунтов на одном адаптере.

Таким образом, каждая аналоговая домофонная трубка, подключенная к АКМС становится полноценным SIP-абонентом. В момент разговора SIP-CDA3 выполняет преобразование сигнала в режиме реального времени.

Важно: Одновременно возможно совершить не более одного вызова, что обуславливает использование одного адаптера не более чем на один подъезд.

Совершение вызовов возможно без использования IP АТС, но в таком случае звонок c вызывной панели совершается на адаптер SIP-CDA3 в режиме P2P-SIP, после ответа которого производится донабор номера трубки (квартиры). Такая схема является полностью работоспособной, но неудобной и архаичной как для жильцов, так и для обслуживающей организации.

Для удобства администрирования и эксплуатации мы рекомендуем использовать АТС, на которой создаются аккаунты для всех SIP устройств (как реальных, так и виртуальных) с присвоением им соответствующих номеров, что позволяет выполнять вызовы с подъездной панели по номерам квартир без донабора.

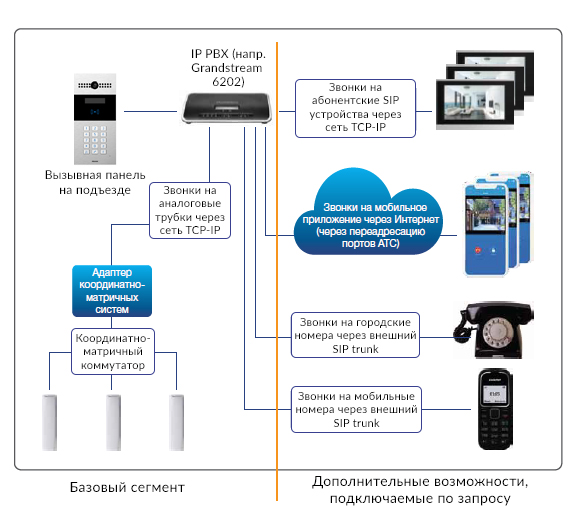

Принципиальная схема гибридной домофонной системы

shema dlya resheniya akuv

В левой части схемы, слева от оранжевой черты показана обязательная, базовая часть системы, состоящая из SIP вызывной панели и АТС, соединенных через адаптер и координатный коммутатор с квартирными трубками. Справа находится необязательная часть, такая как IP мониторы для жильцов и сервисы звонков на мобильное приложение и телефонные номера. Подключить жильцу новую возможность / услугу можно по запросу в любое время после установки системы. Однако, для их подключения может требоваться наличие Интернет-канала и SIP trunk, которые предоставляются независимыми операторами и тарифицируются отдельно.

Примечание: дополнительные IP-устройства абонентов (мониторы, индивидуальные вызывные панели) могут подключаться к АТС как через локальную сеть здания, так и через индивидуальное интернет-подключение.

Совместимость с координатно-матричным оборудованием.

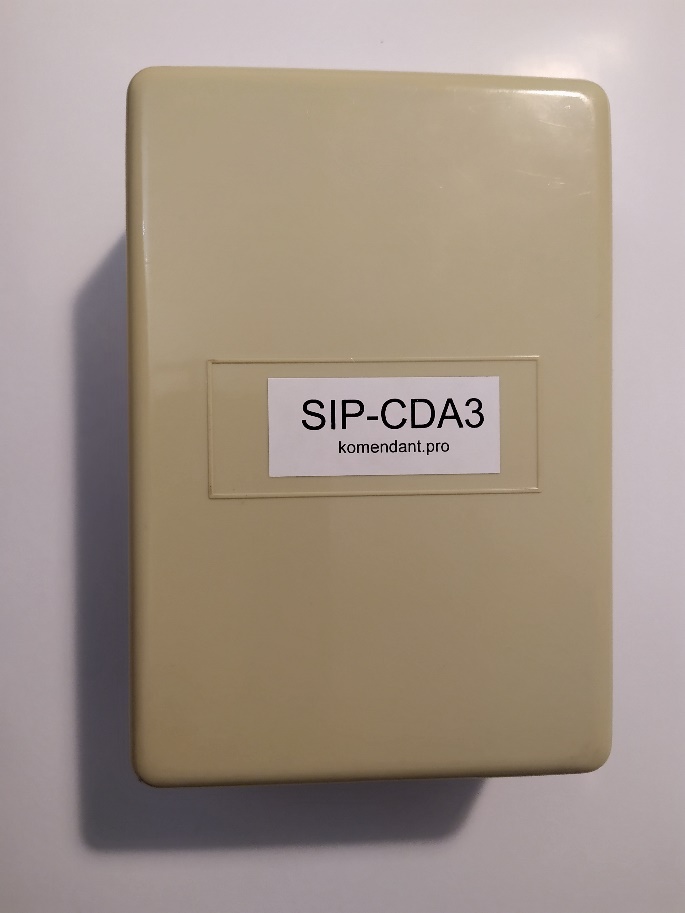

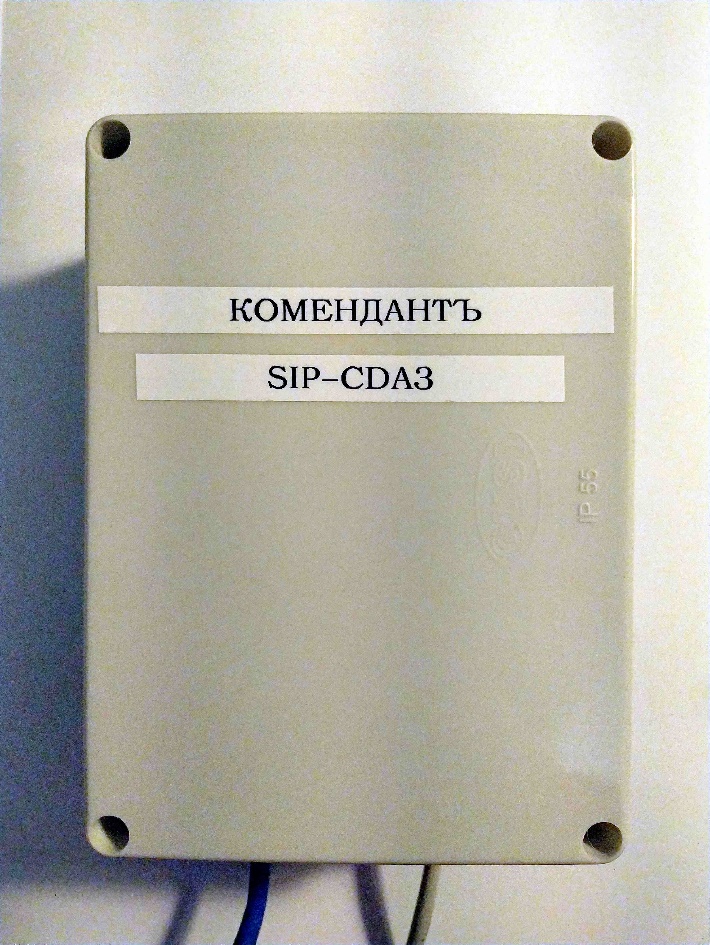

Адаптер SIP-CDA3 протестирован с К-М коммутаторами: Визит, Цифрал, Метаком, Элтис, Факториал и поддерживает работу с большинством моделей координатно-матричных устройств коммутаторов и блоков управления / вызова. Адаптер «Комендант» SIP-CDA3 доступна в двух версиях: базовой и специальной. Базовая версия поставляется в корпусе без пыле-влагозащиты, специальная версия поставляется в корпусе, защищенном по стандарту IP54.
sip cda3 komendat korob
